Трансформаторы тока ТОЛК-10
Трансформаторы тока ТОЛК-10 предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- - высота над уровнем моря не более 1000 м;
- - температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
- - окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
- - рабочее положение - любое.
Трансформаторы ТОЛК-10-1 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).
| Наименование параметра | Норма |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Номинальный вторичный ток, А | 5 |
| Номинальный первичный ток, А | 50; 80; 100; 150; 200; 300; 400; 600 |
| Класс точности вторичной обмотки | 1,0 и 5Р |
| Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0.8, В·А | 30 |
| Номинальная предельная кратность вторичной обмотки, не менее | 5,5 |
| Предельная кратность вторичной обмотки при нагрузке 15 В·А | 8 |
| Номинальное напряжение питания дополнительной обмотки, В | 100±20 |
| Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 50 80 100–600 |
3,6 5,6 10 |
| Ток электродинамической стойкости, кА | 25 |
| Одноминутное испытательное напряжение промышленной частоты, кВ Масса, кг |
32 12±1 |

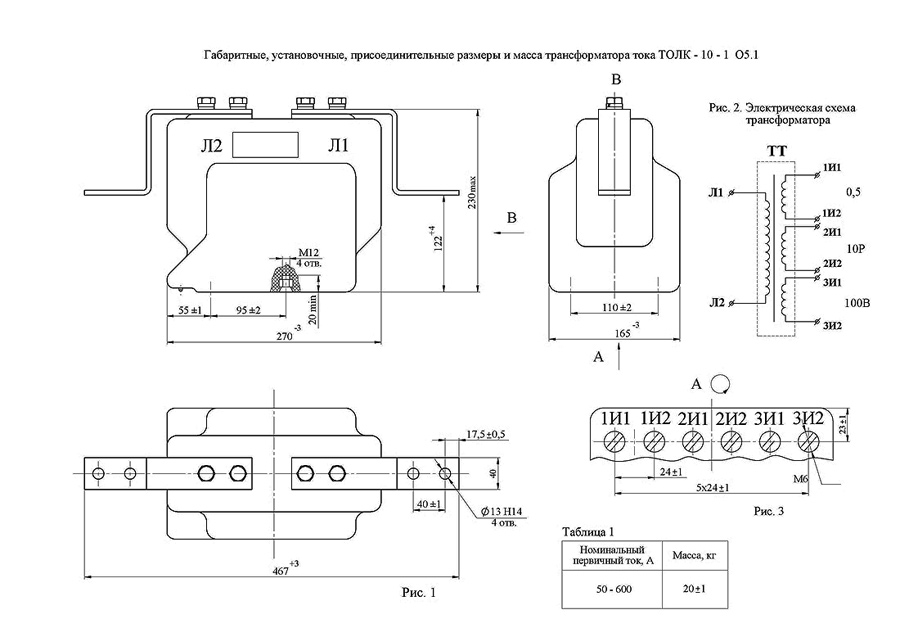

Трансформаторы ТОЛК-10-1
Трансформаторы ТОЛК-10-1 предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузок в первичной цепи.
Трансформаторы имеют дополнительную обмотку для измерений на своем магнитопроводе.
Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150. окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150. Рабочее положение - любое.
Трансформаторы ТОЛК-10-1 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов (образец пломбирования).
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальный первичный ток, А | 50; 80; 100; 150; 200; 300; 400; 600 |
| Число вторичных обмоток | 2 |
| Класс точности вторичной обмотки для измерений при номинальном первичном токе, А: 50-600 вторичной обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S; 1 5P; 10P |
| Номинальная вторичная нагрузка, ВА вторичной обмотки для измерений при cos j = 1 (нагрузка активно-индуктивная) при cos j = 0,8 вторичной обмотки для защиты при cos j = 0,8 |
1-2,5* 3-30* 30 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее при номинальной нагрузке 15 ВА при номинальной нагрузке 30 ВА |
8 5,5 |
| Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 или 1, не более, при номинальном первичном токе**: 50; 80; 100; 150; 200; 300; 600 А 400 А |
13 16 |
| Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S, не более** | 10 |
| Номинальное напряжение питания дополнительной обмотки, В | 100 (+/-) 20 |
| Односекундный ток термической стойкости, кА, при номинальном первичном токе: 50 А 80 А (100-600) А |
3,6 5,6 10 |
| Ток электродинамической стойкости, кА | 25 |
- * Согласно заказу
- **При номинальной нагрузке 10 ВА
