Таль ручная червячная передвижная г/п 10
Цена по-запросу
Тали предназначены для подъема и передвижения груза по подвесному монорельсовому пути двутаврового профиля при производстве ремонтных, монтажных, строительных и других работ. Тали применяются в качестве механизма подъема и механизма передвижения груза как для ручного одноблочного крана.

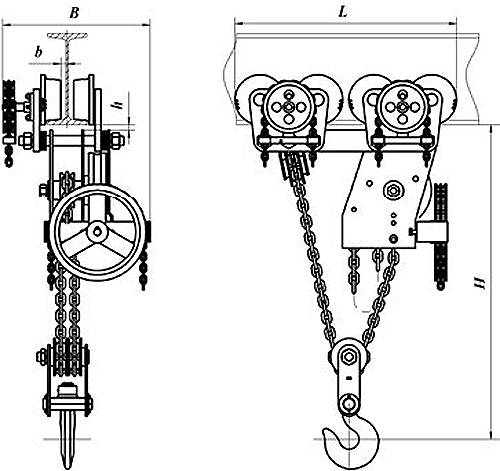

Габаритный чертеж
| Наименование параметра | Грузоподъёмность,т | ||||||
| 10 | |||||||
| Высота подъема, м, не более | 3,0; 6,0; 9,0; 12,0 | ||||||
| Размеры габаритные, мм, не более |
|||||||
| H | 980 | ||||||
| L | 1000 | ||||||
| B | 620 | ||||||
| h | 16 | ||||||
| b | 16 | ||||||
| Применяемые цепи | |||||||
| Грузовые | Круглозвенные калиброванные высокопрочные ТУ 14-178-255-93 | 1-В9х27 | |||||
| Тяговые | Круглозвенные калиброванные нормальной прочности ТУ14-178-255-93 | 1-Н-6х19 | |||||
| Тяговое усилие подъема/передвижения | 75/25 | ||||||
| Масса, кг | 345 | 377 | 413 | ||||
| Монорельсовый путь (№ двутав. балок ГОСТ 8239-89, ГОСТ 19425-74) |
45М;50 | ||||||
По требованию заказчика высота подъема может быть до 24 м.
| Грузоподъемность, т | Количество талей | ||
| Температура окружающей среды, °С |
(-20+40); (-40+40) | ||
| Высота подъема, м | Климатическое исполнение | У; УХЛ; Т | |
| Категория размещения | 1; 2; 3; 4 | ||
| Исполнение тали | общепромышленное | взрывобезопасное | пожаробезопасное |
| Класс взрывоопасной зоны | В-1а; В-1б; В-1г; В-II; В-IIа |
| Группа взрывоопасной смеси | Т1; Т2; Т3 |
| Категория взрывоопасной смеси | IIA; IIB; IIС |
| Класс пожароопасной зоны | П-I; П-II; П-IIа; П-III |
| Дополнительные требования | |
| Наименование и почтовый адрес предприятия-заказчика | |
| Подпись, фамилия, должность заказчика, печать предприятия; тел./факс для оперативной связи |
